該涂料可用于各種高溫熱防護場合，特別適用于高熱流密度條件下的強沖刷環(huán)境。可應用于 4～6 馬赫飛行條件的氣動熱防護和其它中溫范圍下的氣動熱防護，尤其適用于難以高溫固化的大型部件。
也可應用于彈箭武器的噴管、發(fā)動機絕熱襯里、燃氣舵片等燃氣燒蝕沖刷部件和前錐體、風帽等氣動熱防護部件；還可用于制造長時間耐 220℃、短時間耐 3000℃的零部件。
產(chǎn)品特點：熱防護涂層具有線性燒蝕率低、密度小、耐燒蝕、抗沖刷性好等特點。
產(chǎn)品牌號：LQK-RF-1
主要技術指標與檢測方法：
項目 技術指標 檢測方法
外觀 攪拌均勻后呈懸浮液，存放允許有分層現(xiàn)象 目測
涂層外觀 無鼓包、脫粘、裂紋等疵病 目測
密度 (g/cm3) 1.34 GB/T 4472-2011
耐沖擊(Kg·cm) 50 GB/T 1732
熱導率(W/m·K) 0.13 GB/T22588-2008
線燒蝕率(mm/s) ≤0.096 GJB 323A-96
結合力（MPa） >5 GB/T 5210

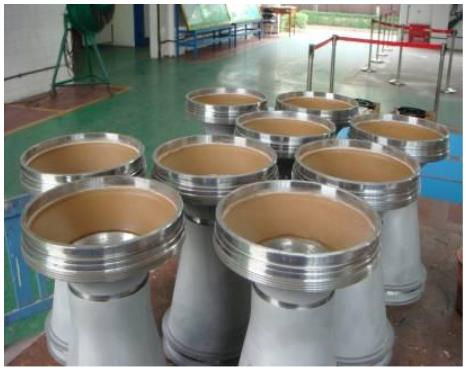

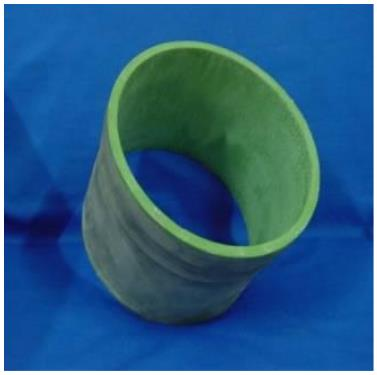

應用試驗：
（1）涂層厚度：1.5mm～2mm；工作溫度：3000℃；可靠工作時間：＞120s；發(fā)動機在高壓 20MPa 下正常工作大于 40s；發(fā)動機正常工作 60s后，殼體外壁溫度小于 100℃；發(fā)動機正常工作完成后，殼體外壁溫度小于200℃。
（2）0.5mm 涂層，基材為鋁合金，熱流密度 3000-7500Kw/m2，燒蝕時間 1-2 秒，金屬背溫小于 180℃。
如需要訂貨與咨詢，請掃描下方二維碼
